Щиты этажные серии ЩЭ
ТУ BY 100130911.027-2013
Технические характеристики
Щиты этажные предназначены для учета, распределения и защиты электроустановок в жилых и общественных зданиях напряжением 380/220В переменного тока частоты 50Гц. Щиты
обеспечивают учет электроэнергии в однофазной сети, распределение и защиту от перегрузок, коротких замыканий, защиту от токов утечки на землю, установку электромонтажных изделий для присоединения телефонной и радиотрансляционной сети.
Щиты устанавливаются в нишах стен помещений жилых и общественных зданий.
В щитах может устанавливаться до восьми модулей в одной группе. Вводные автоматы устанавливаются отдельно и пломбируются.
В целях защиты от хищения дорогостоящих счетчиков и УЗО, дополнительно имеется возможность установки антивандальной защиты.
Номинальный режим работы – продолжительный.
При заказе необходимо указать:
– обозначение щита в соответствии со структурой условного обозначения;
– номинальные токи вводных и фидерных выключателей;
– количество фидерных выключателей и УЗО на квартиру
– для щитов с дифзащитой ввода — ток утечки 30мА, 100мА или 300мА.
ЩЭ-61
ЩЭ-45

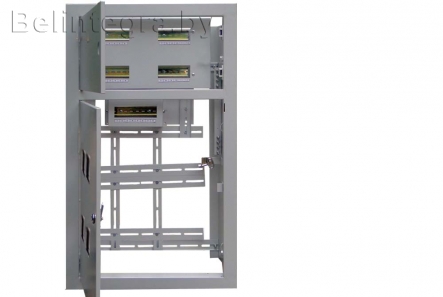

ЩЭ-40 В
ЩЭ-40 Х
