ЛПП 66 "ТИТАН"
Светильники серии ЛПП 66 - промышленные пылевлагозащищенные люминесцентные светильники, предназначенные для освещения производственных и складских помещений, в том числе с пожароопасными средами.
При необходимости размещения светильников на подвижных узлах и механизмах возможно изготовление данного типа светильника с повышенной устойчивостью к вибрационным нагрузкам (модификация - МП).
При необходимости размещения светильников в условиях агрессивных сред и необходимости коррозийной устойчивости (пищевая промышленность, химическая промышленность и т.д.) возможно изготовление данного типа светильника из нержавеющей стали (модификация - INOX).

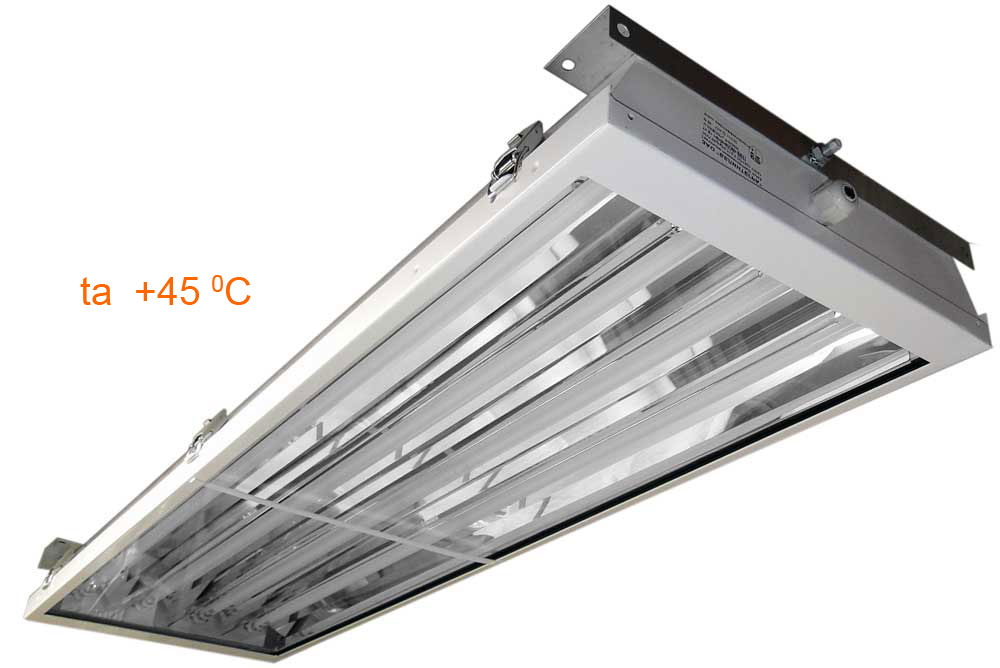

Возможно конструктивное исполнение светильников серии ЛПП 66 "Титан" для работы в условиях повышенных температур (модификация Ta).

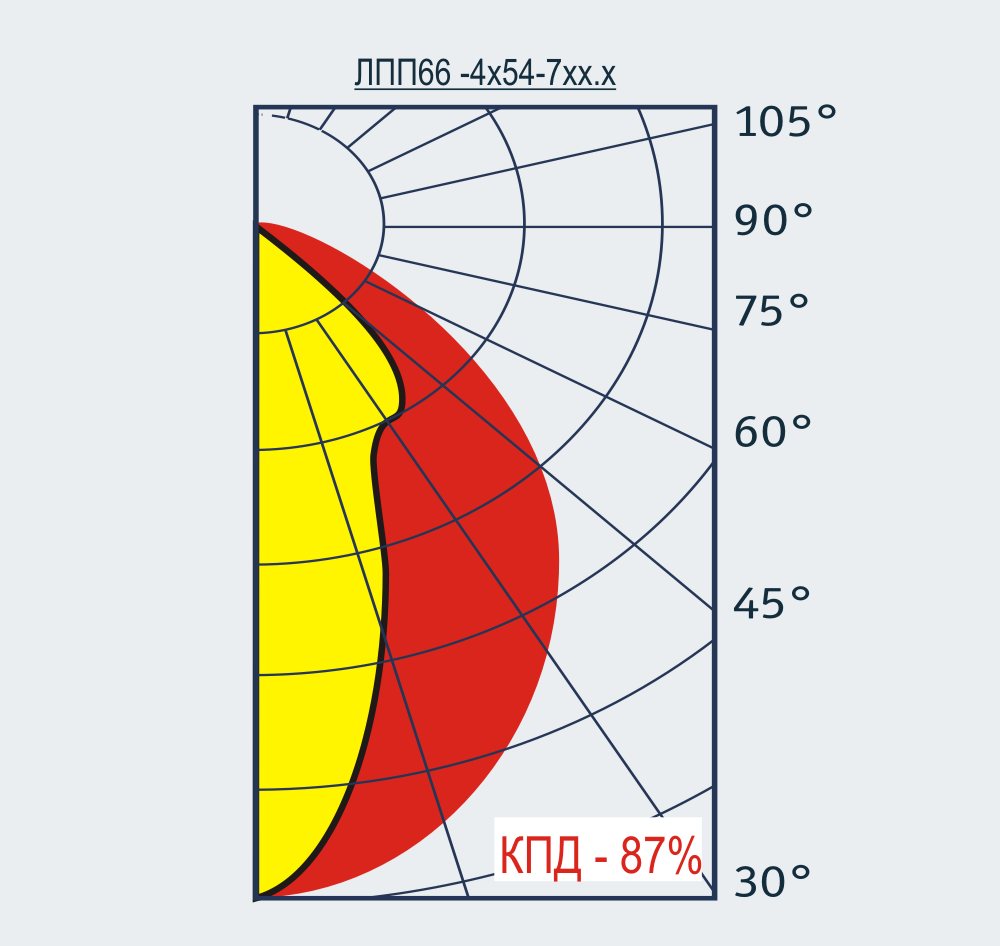

Благодаря специальной конструкции отражателя и использованию высококачественного материала “Alanod” светильник высокоэффективен при установке на высотах до 25 метров.
Лампа Т5 ø16 мм

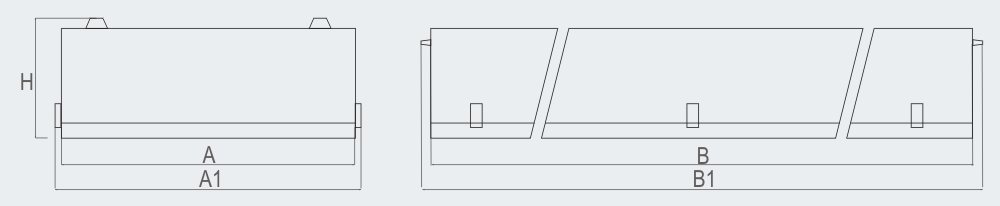

| Тип светильника | Габаритные размеры, мм | ||||
|---|---|---|---|---|---|
| А1 | А | В | В1 | Н | |
| ЛПП 66 - 1x14; 2x14; 1x24; 2x24 -7xx.x | 206 | 190 | 645 | 677 | 81,5 |
| ЛПП 66 - 3x14; 4x14; 3x24; 4x24 -7xx.x | 366 | 350 | 640 | 677 | 81,5 |
| ЛПП 66 - 3x28; 4x28; 3x54; 4x54 -7xx.x | 366 | 350 | 1250 | 1292 | 95,5 |
| ЛПП 66 - 1x35; 2x35; 1x49; 2x49; 1x80; 2x80 -7xx.x | 206 | 190 | 1550 | 1588 | 95,5 |
| ЛПП 66 - 3x35; 4x35; 3x49; 4x49; 3x80; 4x80 -7xx.x | 366 | 350 | 1550 | 1588 | 95,5 |
| ЛПП 66 - 1x54; 2x54; 1x28; 2x28 -7xx.x | 206 | 190 | 1250 | 1292 | 95,5 |
Лампа Т8 ø26 мм
| Тип светильника | Габаритные размеры, мм | ||||
| А1 | А | В | В1 | Н | |
| ЛПП 66 - 1x18; 2x18 -7xx.x | 206 | 190 | 645 | 677 | 81,5 |
| ЛПП 66 - 3x18; 4x18 -7xx.x | 366 | 350 | 640 | 677 | 81,5 |
| ЛПП 66 - 1x36; 2x36 -7xx.x | 206 | 190 | 1250 | 1292 | 95,5 |
| ЛПП 66 - 3x36; 4x36 -7xx.x | 366 | 350 | 1250 | 1292 | 95,5 |
| ЛПП 66 - 1x58; 2x58 -7xx.x | 206 | 190 | 1550 | 1588 | 95,5 |
| ЛПП 66 - 3x58; 4x58 -7xx.x | 366 | 350 | 1550 | 1588 | 95,5 |
УРОВЕНЬ ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ НА ОСВЕЩЕНИИ ДОСТИГАЕТ 80% ПО СРАВНЕНИЮ С ТИПОВЫМИ РЕШЕНИЯМИ (ДРЛ).
ПРИ ЭТОМ УРОВЕНЬ ОСВЕЩЕННОСТИ УВЕЛИЧИВАЕТСЯ!
| Тип светильника | Замена лампам ДРЛ |
|---|---|
| ЛПП 66-2x54-7xx.x | ДРЛ-250 |
| ЛПП 66-4x54-7xx.x | ДРЛ-400 |
| ЛПП 66-6x54-7xx.x | ДРЛ-700 (1000) |
| ЛПП 66-2x80-7xx.x | ДРЛ-250 (400) |
| ЛПП 66-4x80-7xx.x | ДРЛ-700 (1000) |

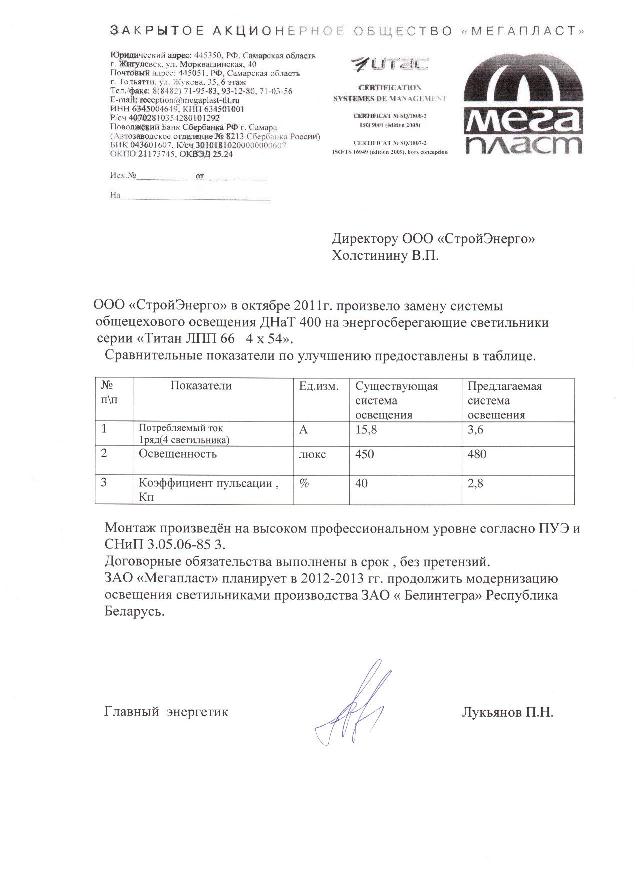

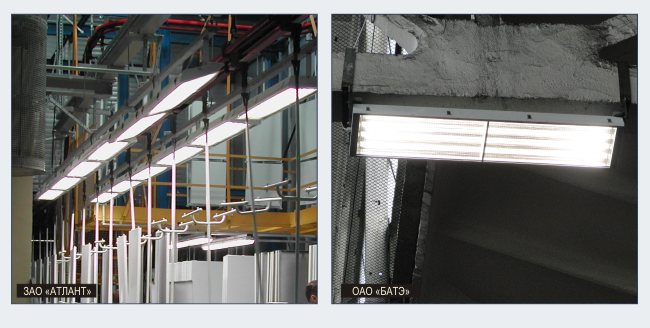

ПРИМЕР РЕАЛИЗАЦИИ
Светильники крепятся при помощи 2-х кронштейнов к потолку, на стену или шинопровод. При помощи специальных кронштейнов можно крепить светильники на цепь или сквозные канаты.
Монтаж на шинопровод (всех типов и производителей):

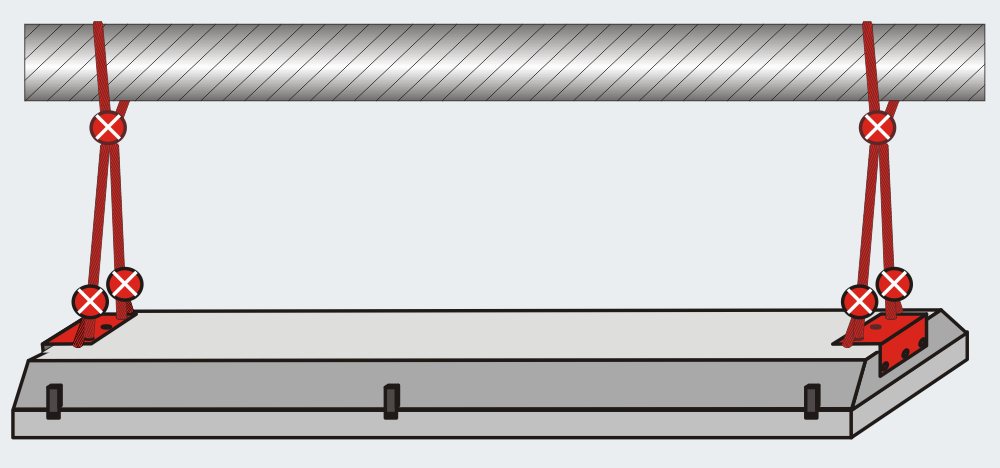

Монтаж на трубу или балку с помощью цепи и зажимов:

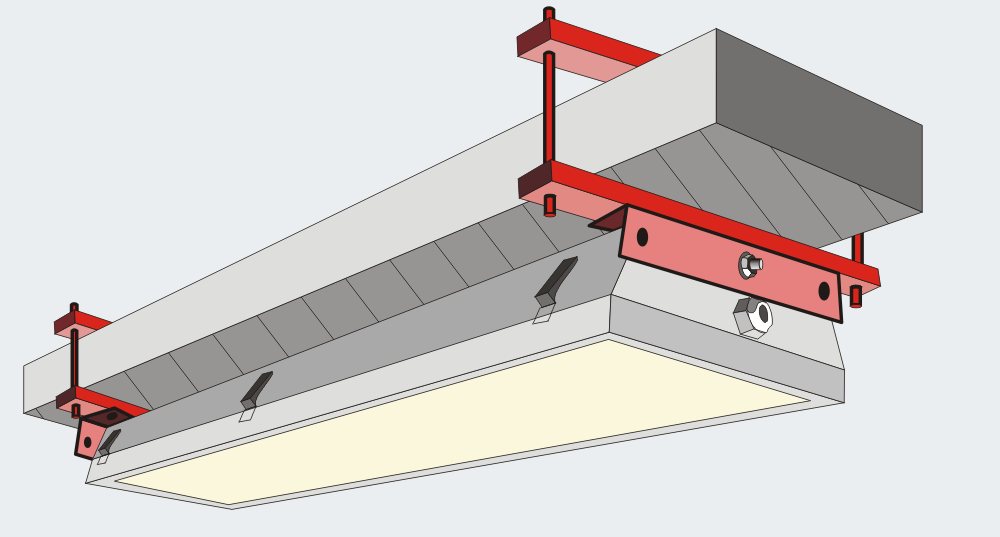

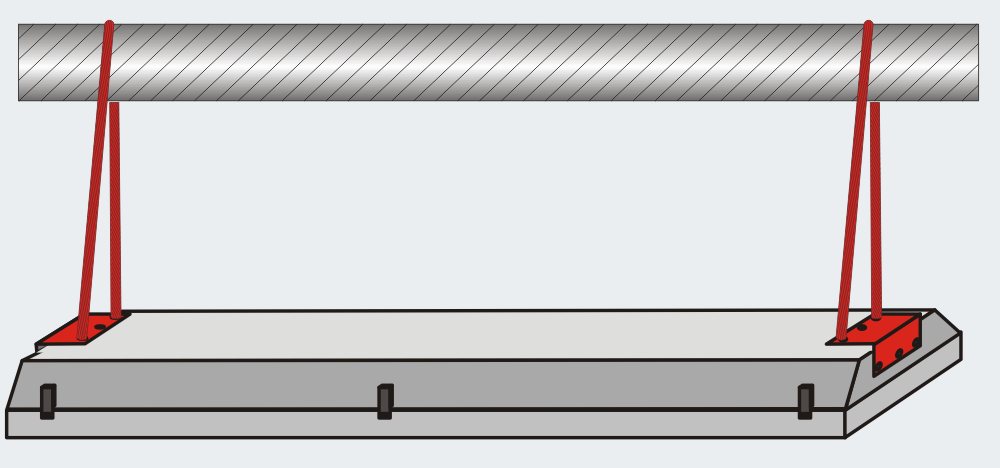

Монтаж на трубу или балку с помощью шпилек и зажимов:

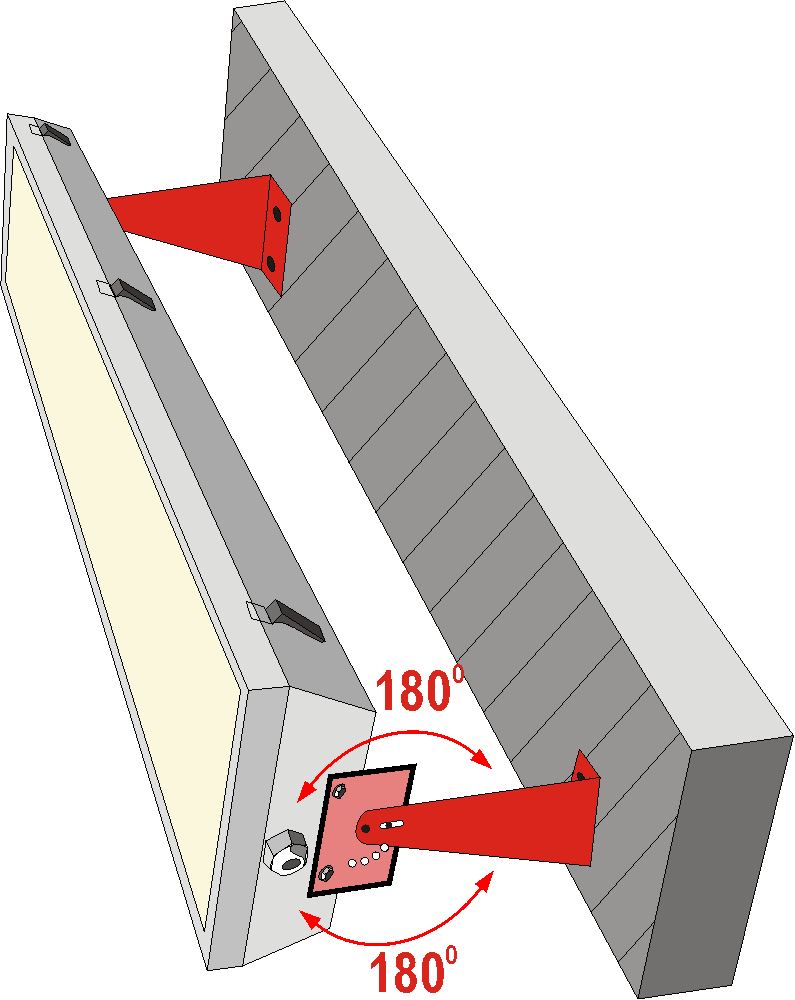

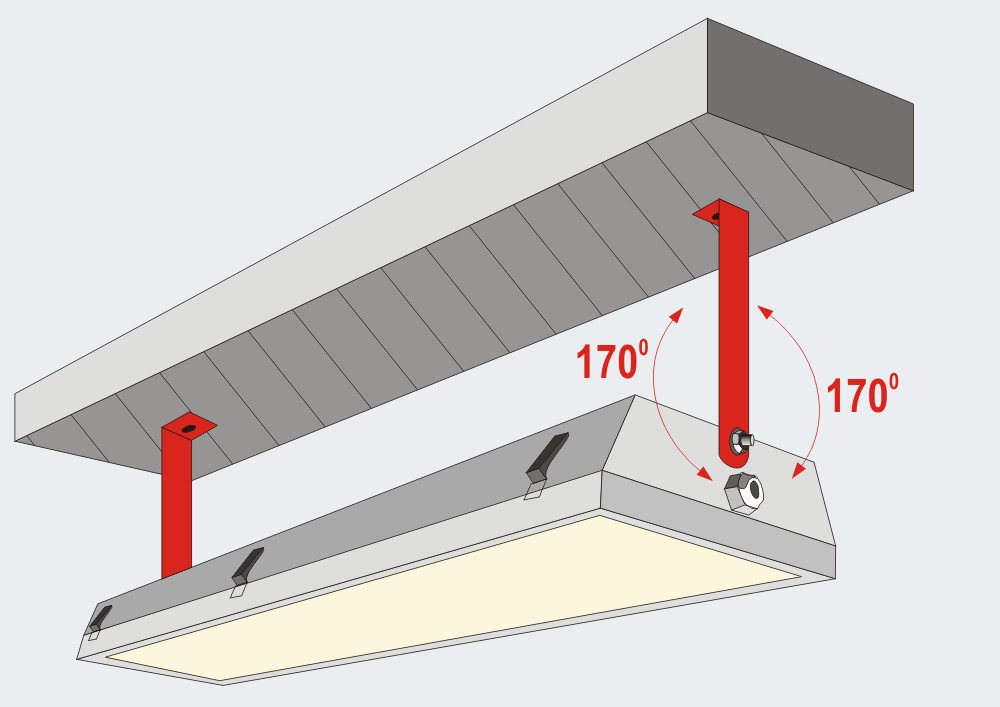

Монтаж на опорную поверхность с помощью поворотных кронштейнов:
Поворотные кронштейны позволяют фиксировать светильник в положении, обеспечивающем наиболее направленный свет.
Возможна разработка метода крепления к поверхности с последующим изготовлением кронштейна по желанию заказчика.
Корпус изготовлен из листовой стали и окрашен в белый цвет с применением технологии порошковой окраски. Возможно изготовление корпуса из нержавеющей стали.

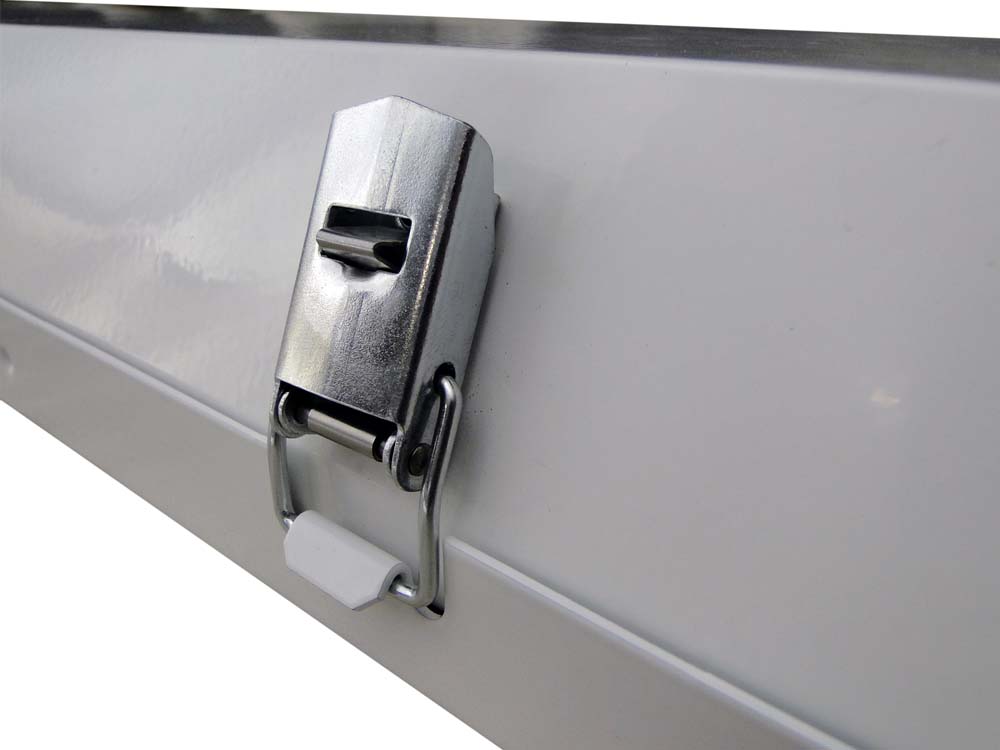

Соединение рассеивателя осуществляется при помощи защёлок (с предохранителями от открывания) с одной стороны и специальных кронштейнов корпуса светильника с другой стороны.

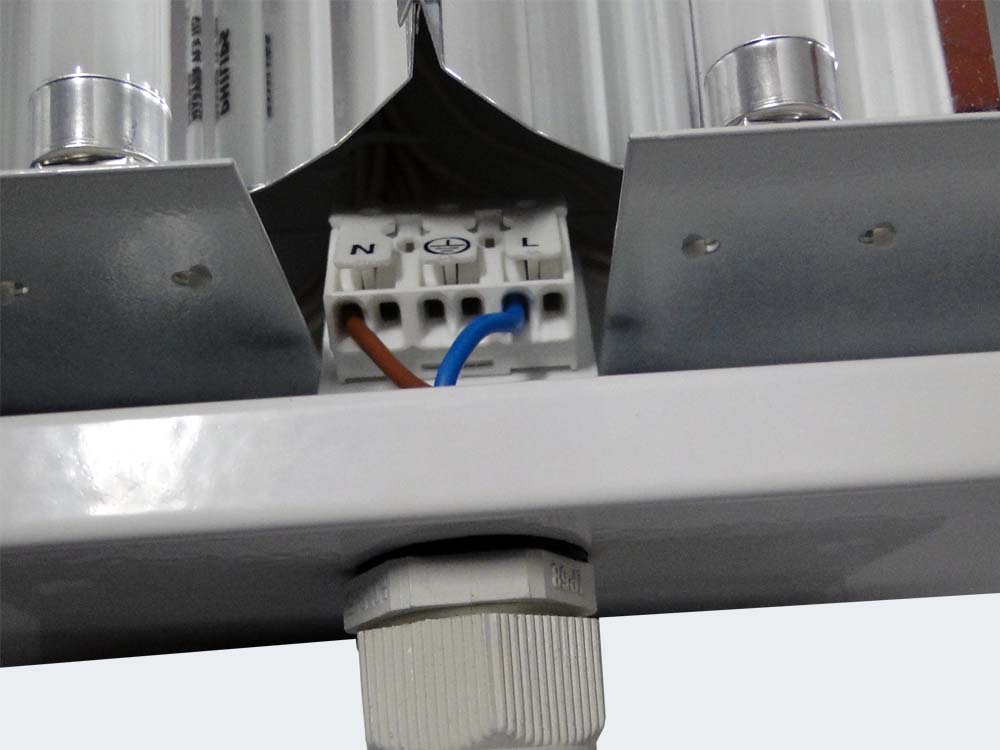

Ввод кабеля осуществляется через герметичный сальник к самозажимной клеммной колодке.

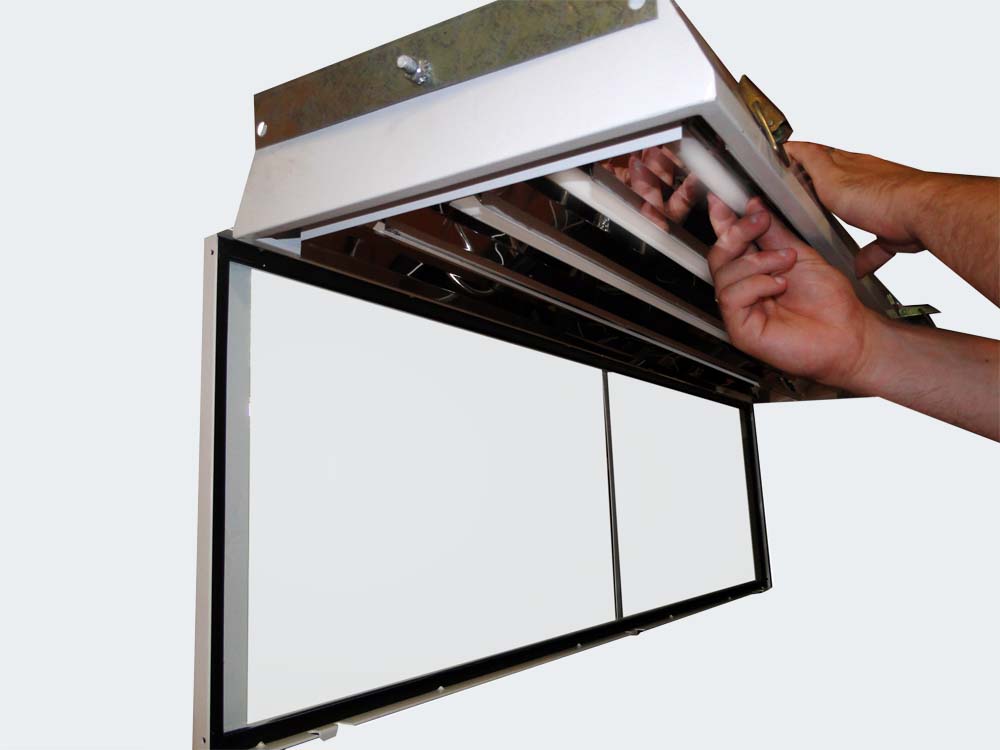

Конструктивное исполнение светильника обеспечивает лёгкий доступ ко всем элементам без использования специального инструмента.
Под заказ комплектуются выносным герметичным (IP68) разъемом.
Рассеиватель состоит из металлической рамки и закаленного стекла.

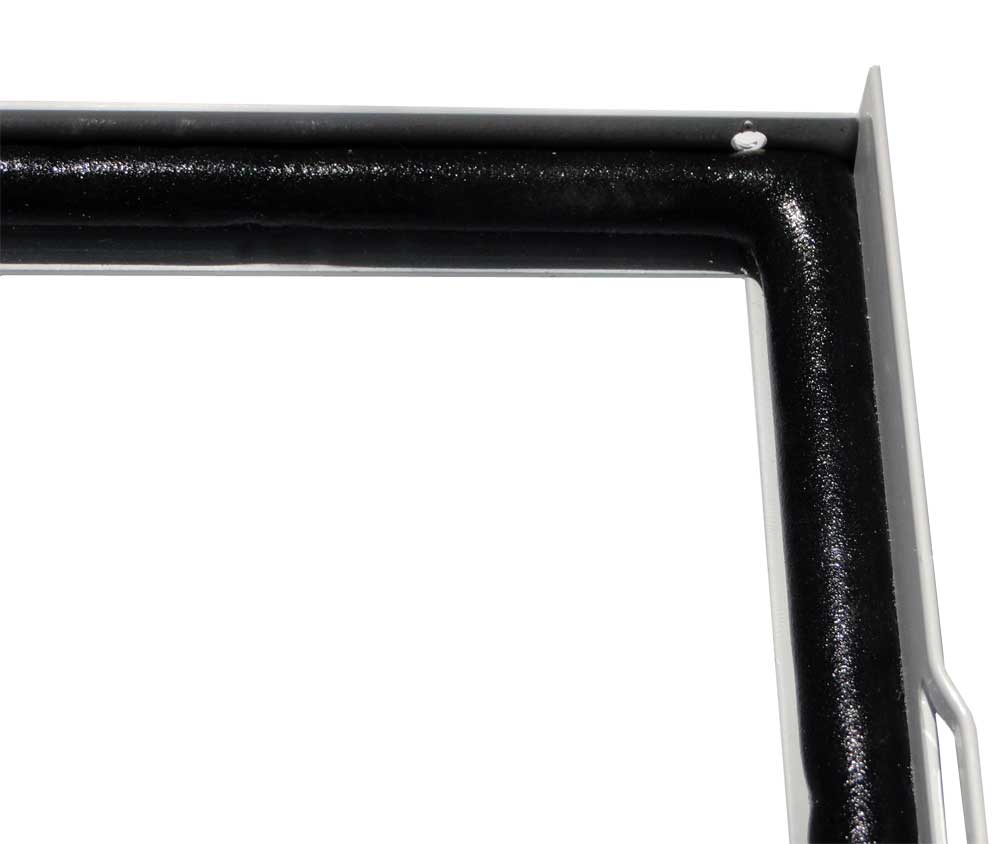

Закаленное стекло по периметру оснащено уплотнением из вспененного полиуретана. Уплотнение имеет хорошую термическую стойкость и хорошую стойкость к химическим и дезинфицирующим составам, а также к ультрафиолетовому излучению.
Возможна комплектация рассеивателя защитной пленкой. В случае разрушения темперированного стекла, осколки останутся на пленке непосредственно на светильнике.

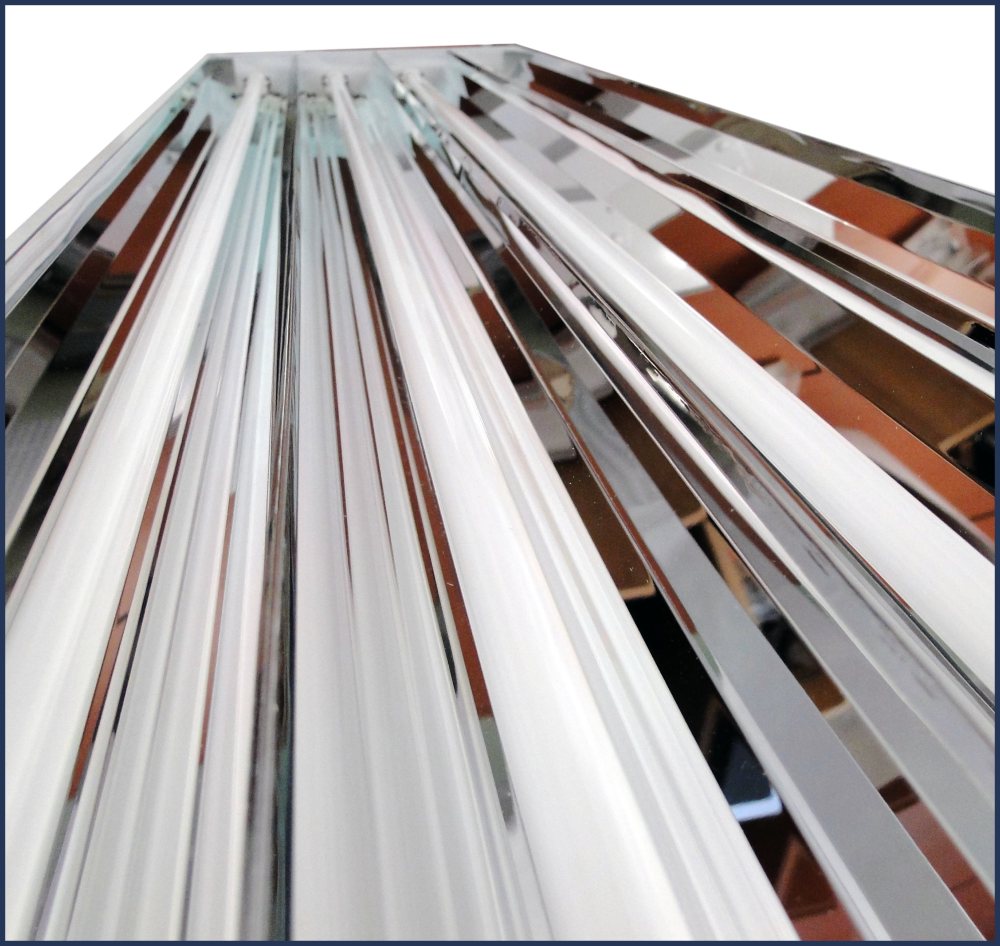

Отражатель изготовлен из полированного анодированного алюминия “MIRO” с высоким коэффициентом отражения.
Стабильные отражающие свойства алюминия не меняются в течение 25 лет. Исключительно правильное и полное отражение спектра лампы. КПД отражателя > 95%.
Под заказ комплектуются лампами разработаными специально для использования в низкотемпературной среде.
