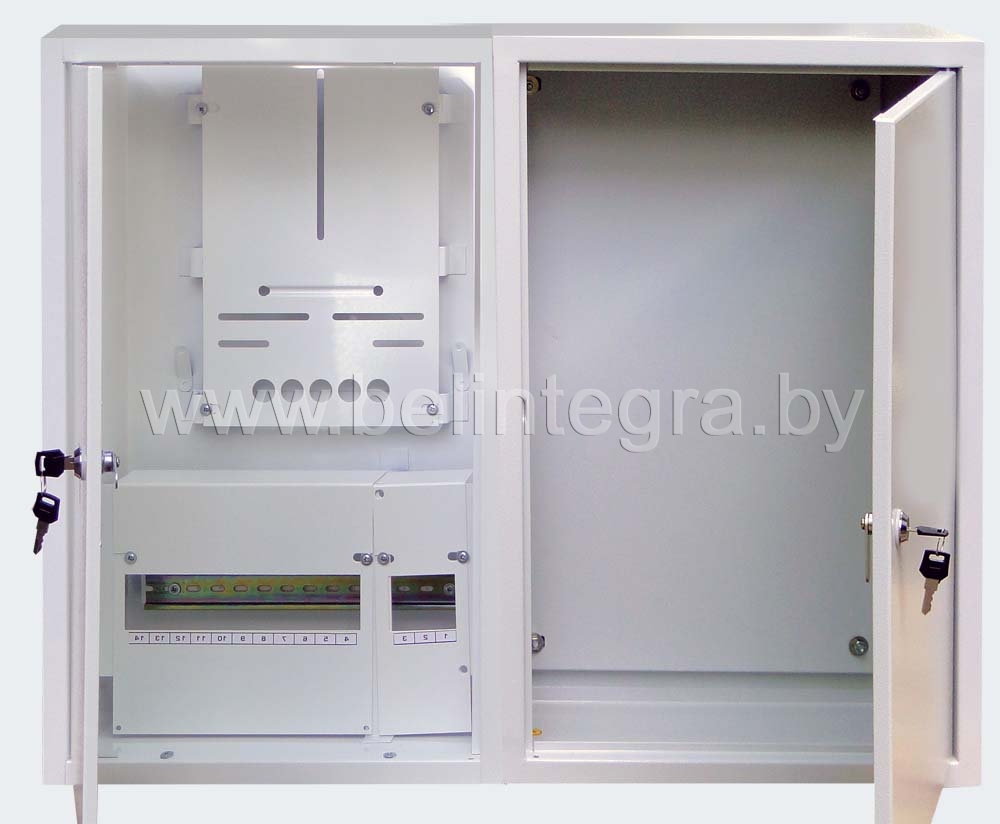

Пример модульного построения щитов. ЩУР-01/ЩМ-02 Распечатать данные

УСТАНОВКА

Модульное построение щитов позволяет обеспечить энергоснабжение практически любого объекта с
учетом современных эстетических и практичных требований электромонтажа.

ЩУР-01

Тип ....................................................... навесной трехрядный

Количество модулей  ............................ три ряда по 12 (15) модулей, max 36 (45) модулей

Габаритные размеры (ВxШxГ) ................ 560 x 345 x 175 мм.

Количество вводов ............................... 2 (Ø20 мм) снизу

Масса .................................................. 7,0 кг

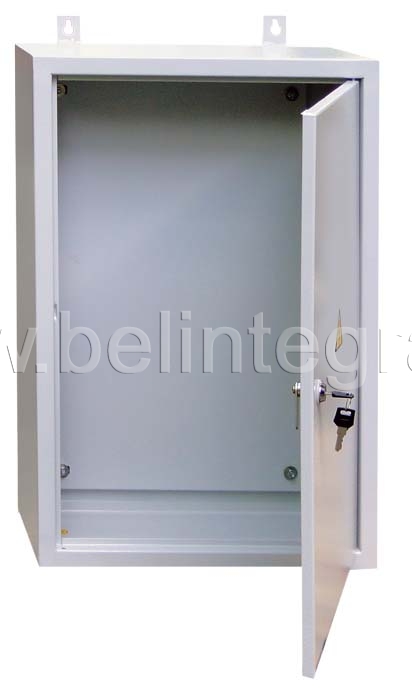

ЩМ-02

Тип ....................................................... навесной

Количество модулей  ............................ монтажная панель

Габаритные размеры (ВxШxГ) ............... 560 x 345 x 175 мм.

                  монтажная панель (ВxШ):     496 x 276

Толщина стенок ................................... 1,2 мм

Масса .................................................. 9,3 кг
