ДДУ 73 «STREET-C»

ХАРАКТЕРИСТИКИ

СФЕРЫ ПРИМЕНЕНИЯ

ДОКУМЕНТАЦИЯ

Страница каталога.pdf

Сертификат EAC.pdf

Описание Список моделей Пример реализации 3D - модель

Документация

Страница каталога.pdf

Сертификат EAC.pdf

Описание

Установка

Светильник крепится при помощи поворотного кронштейна на опорную поверхность (потолку или стену). При помощи специальных кронштейнов можно крепить светильник на цепь или сквозные канаты. Поворотные кронштейны позволяют фиксировать светильник в положении, обеспечивающем наиболее комфортное освещение.

Угол поворота прожектора (горизонтальное расположение) – 180⁰.

Угол поворота прожектора (вертикальное расположение) – 90⁰.

Возможно изготовление модульных светильников, состоящих из нескольких линейных, с креплением на общем поворотном кронштейне:

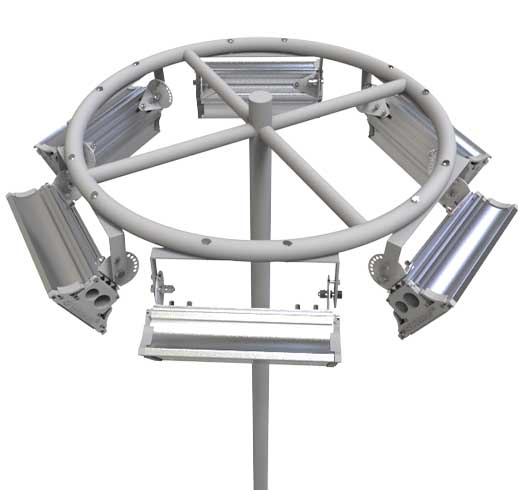

Вариант установки светильника на круглую мачту:

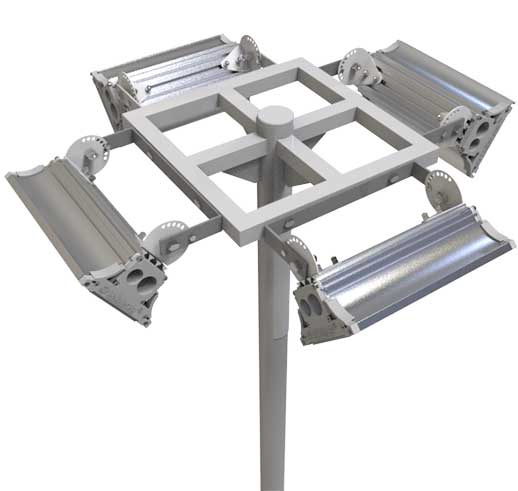

Вариант установки светильника на квадратную мачту:

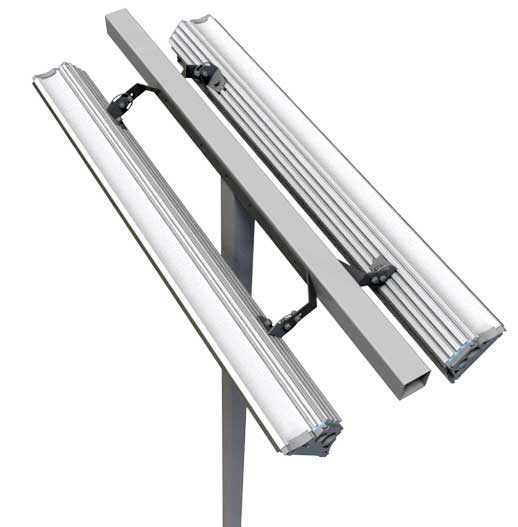

Вариант установки светильника на Т-образную мачту:

Конструкция

Корпус светильника выполнен из экструдированного алюминиевого профиля, боковые стороны закрыты торцевыми крышками с уплотнением.
Подвод сетевого кабеля может осуществляться к выносному герметичному (IP68) разъему (заказывается отдельно).

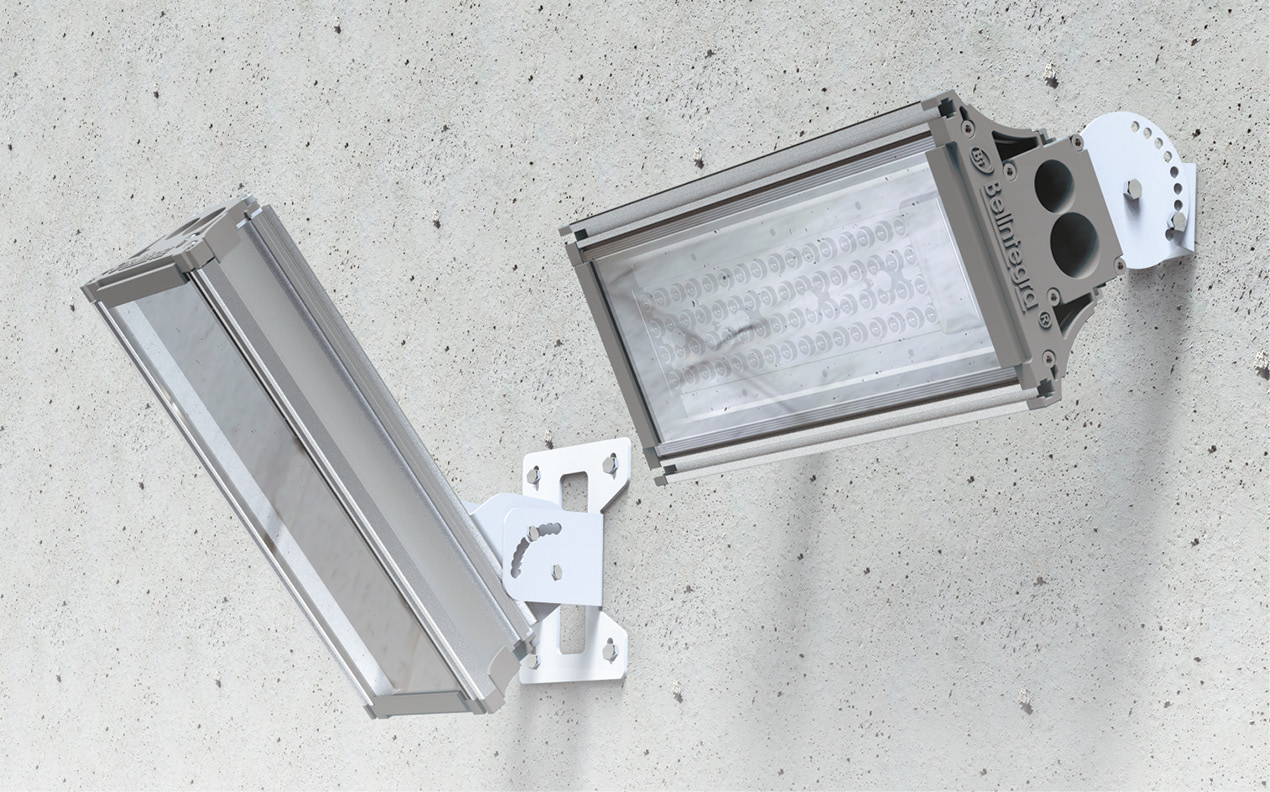

Светильник с поворотным кронштейном горизонтальный монтаж:

Светильник с поворотным кронштейном вертикальный монтаж:

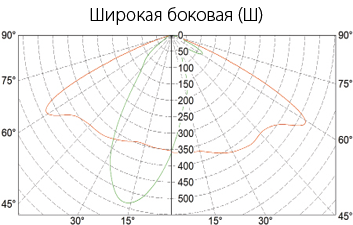

Оптическая часть

Светильники могут комплектоваться специальными видами вторичной оптики, формирующие различные кривые силы света.
Рассеиватель выполнен из силикатного стекла.

Список моделей

Код заказа	Наименование	Тип рассеивателя прозрачное каленое стекло/оптика каленое прозрачное стекло	P(W)	Ф(lm)	lm/w	T(K) 5000	А, мм	B, мм	H, мм	Вес, кг
17344650223	ДДУ 73-101-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	109	17250	158	5000	700	128	80	4,2
17344650207	ДДУ 73-101-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	109	17250	158	5000	700	128	80	4,2
17344650271	ДДУ 73-101-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	109	16900	155	5000	700	128	80	4,2
17344650287	ДДУ 73-101-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	109	16900	155	5000	700	128	80	4,2
17344650239	ДДУ 73-101-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	109	16900	155	5000	700	128	80	4,2
17344650225	ДДУ 73-117-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	123	19800	161	5000	800	128	80	4,6
17344650209	ДДУ 73-117-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	123	19800	161	5000	800	128	80	4,6
1734465501257	ДДУ 73-117-213.1 WC2 (К20) арт.80030	прозрачное каленое стекло/оптика	123	19350	157	5000	800	128	80	4,6
17344650273	ДДУ 73-117-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	123	19350	157	5000	800	128	80	4,6
17344650289	ДДУ 73-117-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	123	19350	157	5000	800	128	80	4,6
17344650318	ДДУ 73-117-213.2 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	123	19800	161	5000	800	128	80	4,6
17344650311	ДДУ 73-117-213.2 WC2 (Д) арт.80001	каленое прозрачное стекло	123	19800	161	5000	800	128	80	4,6
17344650339	ДДУ 73-117-213.2 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	123	19350	157	5000	800	128	80	4,6
17344650346	ДДУ 73-117-213.2 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	123	19350	157	5000	800	128	80	4,6
17344650241	ДДУ 73-117-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	123	19350	157	5000	800	128	80	4,6
17344650325	ДДУ 73-117-223.2 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	123	19350	157	5000	800	128	80	4,6
17344650227	ДДУ 73-132-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	140	22600	161	5000	900	128	80	5,0
17344650211	ДДУ 73-132-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	140	22600	161	5000	900	128	80	5,0
17344650275	ДДУ 73-132-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	140	22100	158	5000	900	128	80	5,0
17344650291	ДДУ 73-132-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	140	22100	158	5000	900	128	80	5,0
17344650243	ДДУ 73-132-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	140	22100	158	5000	900	128	80	5,0
17344650228	ДДУ 73-140-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	149	24300	163	5000	950	128	80	5,2
17344650212	ДДУ 73-140-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	149	24050	161	5000	950	128	80	5,2
173446501259	ДДУ 73-140-213.1 WC2 (К20) арт.80030	прозрачное каленое стекло/оптика	149	23700	159	5000	950	128	80	5,2
17344650276	ДДУ 73-140-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	149	23700	159	5000	950	128	80	5,2
17344650292	ДДУ 73-140-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	149	23700	159	5000	950	128	80	5,2
17344650319	ДДУ 73-140-213.2 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	149	24300	163	5000	950	128	80	5,2
17344650312	ДДУ 73-140-213.2 WC2 (Д) арт.80001	каленое прозрачное стекло	149	24050	161	5000	950	128	80	5,2
17344650340	ДДУ 73-140-213.2 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	149	23700	159	5000	950	128	80	5,2
17344650347	ДДУ 73-140-213.2 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	149	23700	159	5000	950	128	80	5,2
17344650244	ДДУ 73-140-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	149	23700	159	5000	950	128	80	5,2
17344650326	ДДУ 73-140-223.2 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	149	23700	159	5000	950	128	80	5,2
17344650213	ДДУ 73-23-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	27	4000	148	5000	250	128	80	1,8
17344650933	ДДУ 73-11-213.1 WC2 (Д) арт.80000	каленое прозрачное стекло	14	2050	146	5000	250	128	80	2,4
17344650814	ДДУ 73-23-213.1 WC2 (Д) арт.80000	каленое прозрачное стекло	27	4000	148	5000	250	128	80	1,8
17344650197	ДДУ 73-23-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	27	4000	148	5000	250	128	80	1,8
173446501020	ДДУ 73-23-213.1 WC2 (К20) арт.80030	прозрачное каленое стекло/оптика	27	3950	146	5000	250	128	80	1,8
17344650261	ДДУ 73-23-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	27	3950	146	5000	250	128	80	1,8
17344650277	ДДУ 73-23-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	27	3950	146	5000	250	128	80	1,8
17344650313	ДДУ 73-23-213.2 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	27	4000	148	5000	250	128	80	1,8
17344650306	ДДУ 73-23-213.2 WC2 (Д) арт.80001	каленое прозрачное стекло	27	4000	148	5000	250	128	80	1,8
17344650334	ДДУ 73-23-213.2 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	27	3950	146	5000	250	128	80	1,8
17344650341	ДДУ 73-23-213.2 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	27	3950	146	5000	250	128	80	1,8
17344650229	ДДУ 73-23-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	27	3950	146	5000	250	128	80	1,8
17344650320	ДДУ 73-23-223.2 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	27	3950	146	5000	250	128	80	1,8
17344650215	ДДУ 73-39-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	44	6700	152	5000	300	128	80	2,2
17344650199	ДДУ 73-39-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	44	6700	152	5000	300	128	80	2,2
173446501250	ДДУ 73-39-213.1 WC2 (К20) арт.80030	прозрачное каленое стекло/оптика	44	6550	149	5000	300	128	80	2,2
17344650263	ДДУ 73-39-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	44	6550	149	5000	300	128	80	2,2
17344650279	ДДУ 73-39-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	44	6550	149	5000	300	128	80	2,2
17344650314	ДДУ 73-39-213.2 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	44	6700	152	5000	300	128	80	2,2
17344650307	ДДУ 73-39-213.2 WC2 (Д) арт.80001	каленое прозрачное стекло	44	6700	152	5000	300	128	80	2,2
17344650335	ДДУ 73-39-213.2 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	44	6550	149	5000	300	128	80	2,2
17344650342	ДДУ 73-39-213.2 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	44	6550	149	5000	300	128	80	2,2
17344650231	ДДУ 73-39-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	44	6550	149	5000	300	128	80	2,2
17344650321	ДДУ 73-39-223.2 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	44	6550	149	5000	300	128	80	2,2
17344650216	ДДУ 73-47-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	54	8250	153	5000	350	128	80	2,4
17344650200	ДДУ 73-47-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	54	8250	153	5000	350	128	80	2,4
173446501021	ДДУ 73-47-213.1 WC2 (К20) арт.80030	прозрачное каленое стекло/оптика	54	8100	150	5000	350	128	80	2,4
17344650264	ДДУ 73-47-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	54	8100	150	5000	350	128	80	2,4
17344650280	ДДУ 73-47-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	54	8100	150	5000	350	128	80	2,4
17344650315	ДДУ 73-47-213.2 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	54	8250	153	5000	350	128	80	2,4
17344650308	ДДУ 73-47-213.2 WC2 (Д) арт.80001	каленое прозрачное стекло	54	8250	153	5000	350	128	80	2,4
17344650336	ДДУ 73-47-213.2 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	54	8100	150	5000	350	128	80	2,4
17344650343	ДДУ 73-47-213.2 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	54	8100	150	5000	350	128	80	2,4
17344650232	ДДУ 73-47-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	54	8100	150	5000	350	128	80	2,4
17344650322	ДДУ 73-47-223.2 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	54	8100	150	5000	350	128	80	2,4
17344650217	ДДУ 73-54-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	60	9300	155	5000	400	128	80	2,6
17344650201	ДДУ 73-54-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	60	9300	155	5000	400	128	80	2,6
17344650265	ДДУ 73-54-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	60	9100	152	5000	400	128	80	2,6
17344650281	ДДУ 73-54-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	60	9100	152	5000	400	128	80	2,6
17344650233	ДДУ 73-54-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	60	9100	152	5000	400	128	80	2,6
17344650219	ДДУ 73-70-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	76	12100	159	5000	500	128	80	3,1
17344650203	ДДУ 73-70-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	76	12150	160	5000	500	128	80	3,1
17344650267	ДДУ 73-70-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	76	11850	156	5000	500	128	80	3,1
17344650283	ДДУ 73-70-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	76	11850	156	5000	500	128	80	3,1
173446501253	ДДУ 73-70-213.1 WС2 (К20) арт.80030	прозрачное каленое стекло/оптика	76	11850	156	5000	500	128	80	3,1
17344650316	ДДУ 73-70-213.2 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	76	12100	159	5000	500	128	80	3,1
17344650309	ДДУ 73-70-213.2 WC2 (Д) арт.80001	каленое прозрачное стекло	76	12150	160	5000	500	128	80	3,1
17344650337	ДДУ 73-70-213.2 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	76	11850	156	5000	500	128	80	3,1
17344650344	ДДУ 73-70-213.2 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	76	11850	156	5000	500	128	80	3,1
17344650235	ДДУ 73-70-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	76	11850	156	5000	500	128	80	3,1
17344650323	ДДУ 73-70-223.2 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	76	11850	156	5000	500	128	80	3,1
17344650221	ДДУ 73-86-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	92	14600	159	5000	600	128	80	3,5
17344650205	ДДУ 73-86-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	92	14600	159	5000	600	128	80	3,5
17344650269	ДДУ 73-86-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	92	14300	155	5000	600	128	80	3,5
17344650285	ДДУ 73-86-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	92	14300	155	5000	600	128	80	3,5
17344650237	ДДУ 73-86-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	92	14300	155	5000	600	128	80	3,5
17344650222	ДДУ 73-93-213.1 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	99	15850	160	5000	650	128	80	3,7
17344650206	ДДУ 73-93-213.1 WC2 (Д) арт.80001	каленое прозрачное стекло	99	15850	160	5000	650	128	80	3,7
173446501255	ДДУ 73-93-213.1 WC2 (К20) арт.80030	прозрачное каленое стекло/оптика	99	15550	157	5000	650	128	80	3,7
17344650270	ДДУ 73-93-213.1 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	99	15550	157	5000	650	128	80	3,7
17344650286	ДДУ 73-93-213.1 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	99	15550	157	5000	650	128	80	3,7
17344650317	ДДУ 73-93-213.2 WC2 (Г60) арт.80011	прозрачное каленое стекло/оптика	99	15850	160	5000	650	128	80	3,7
17344650310	ДДУ 73-93-213.2 WC2 (Д) арт.80001	каленое прозрачное стекло	99	15850	160	5000	650	128	80	3,7
17344650338	ДДУ 73-93-213.2 WC2 (К25) арт.80031	прозрачное каленое стекло/оптика	99	15550	157	5000	650	128	80	3,7
17344650345	ДДУ 73-93-213.2 WC2 (С20/64) арт.80041	прозрачное каленое стекло/оптика	99	15550	157	5000	650	128	80	3,7
17344650238	ДДУ 73-93-223.1 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	99	15550	157	5000	650	128	80	3,7
17344650324	ДДУ 73-93-223.2 WC2 (Ш) арт.80021	прозрачное каленое стекло/оптика	99	15550	157	5000	650	128	80	3,7
