ДПП 22 «PRIMA»
ХАРАКТЕРИСТИКИ
СФЕРЫ ПРИМЕНЕНИЯ
ДОКУМЕНТАЦИЯ
Описание

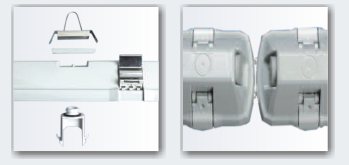

Установка
Светильник оснащен металлическими подвесами "Profi" (стандартная комплектация) для монтажа непосредственно на поверхность потолка, стены или на подвесах. Рекомендуемые подвесы 02; 12; 14 (см. таблицу подвесов).
Конструкция
Корпус изготовлен методом впрыска из ударо- и жаропрочного поликарбоната серого цвета и оснащен защелками для крепления рассеивателя.
Защелки изготовлены из полиамида со стекловолокном (возможно изготовление защелок из нержавеющей стали).
Рефлектор изготовлен из металла с полимерным покрытием и оснащен двумя подвесами, предохраняющими от падения во время установки и ремонта.
В светильнике используются светодиоды мощностью 0,2÷0,3Вт. Ресурс модуля более 60 000 часов.
Под заказ комплектуется выносным герметичным (IP68) разъемом.
Под заказ возможна установка "Клапан выравнивания давления".
Под заказ, для наружной среды с большим колебанием температуры, комплектуется PG выводом с перепускным клапаном.
Оптическая часть
Рассеиватель опал (матовый) изготавливается методом впрыска под давлением из стабилизированного поликарбоната (PC), обладающего высокой ударопрочностью.
Базовая цветовая температура источника света 4100 К (нейтрально белый). Доступны цвета в диапазоне от 3000 К до 6500 К.
Список моделей
| Код заказа | Наименование |
Тип рассеивателя
|
P(W)
|
Ф(lm)
|
lm/w |
T(K)
|
А, мм | B, мм | H, мм | D, мм | Вес, кг |
| 12212740558 | ДПП 22-35-117.22.31 РСм арт.332001 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740559 | ДПП 22-35-127.22.31 РСм арт.332001 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740560 | ДПП 22-35-117.22.31 РСм А арт.332010 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,4 |
| 12212740561 | ДПП 22-35-127.22.31 РСм А арт.332010 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,4 |
| 12212740562 | ДПП 22-35-117.22.31 РСм А арт.332020 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,7 |
| 12212740563 | ДПП 22-35-127.22.31 РСм А арт.332020 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,7 |
| 12212740564 | ДПП 22-54-117.22.31 РСм арт.332 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740565 | ДПП 22-54-127.22.31 РСм арт.332 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740566 | ДПП 22-54-117.22.31 РСм арт.332001 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740567 | ДПП 22-54-127.22.31 РСм арт.332001 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740568 | ДПП 22-54-117.22.31 РСм А арт.332010 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,4 |
| 12212740569 | ДПП 22-54-127.22.31 РСм А арт.332010 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,4 |
| 12212740570 | ДПП 22-54-117.22.31 РСм А арт.332020 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,7 |
| 12212740571 | ДПП 22-54-127.22.31 РСм А арт.332020 | матированный кристалл | 55 | 6500 | 118 | 4000 | 1540 | 95 | 100 | - | 2,7 |
| 12212740572 | ДПП 22-64-117.22.31 РСм арт.332 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740573 | ДПП 22-64-127.22.31 РСм арт.332 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740574 | ДПП 22-64-117.22.31 РСм арт.332001 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740575 | ДПП 22-64-127.22.31 РСм арт.332001 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740576 | ДПП 22-64-117.22.31 DALI РСм арт.432 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,2 |
| 12212740577 | ДПП 22-64-127.22.31 DALI РСм арт.432 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,2 |
| 12212740578 | ДПП 22-64-117.22.31 РСм А арт.332010 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,4 |
| 12212740579 | ДПП 22-64-127.22.31 РСм А арт.332010 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,4 |
| 12212740580 | ДПП 22-64-117.22.31 РСм А арт.332020 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,7 |
| 12212740581 | ДПП 22-64-127.22.31 РСм А арт.332020 | матированный кристалл | 63 | 8400 | 133 | 4000 | 1540 | 95 | 100 | - | 2,7 |
| 12212740700 | ДПП 22-36-117.22.51 РСм арт.332 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 145 | 100 | - | 2,0 |
| 12212740701 | ДПП 22-36-117.22.51 РСм А арт.332010 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 145 | 100 | - | 2,3 |
| 12212740582 | ДПП 22-40-117.22.51 РСм арт.332 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,3 |
| 12212740583 | ДПП 22-40-127.22.51 РСм арт.332 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,3 |
| 12212740584 | ДПП 22-40-117.22.51 РСм арт.332001 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,3 |
| 12212740585 | ДПП 22-40-127.22.51 РСм арт.332001 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,3 |
| 12212740586 | ДПП 22-40-117.22.51 РСм А арт.332010 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,6 |
| 12212740587 | ДПП 22-40-127.22.51 РСм А арт.332010 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,6 |
| 12212740588 | ДПП 22-40-117.22.51 РСм А арт.332020 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,9 |
| 12212740589 | ДПП 22-40-127.22.51 РСм А арт.332020 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 145 | 100 | - | 2,9 |
| 12212740590 | ДПП 22-70-117.22.51 РСм арт.332 | матированный кристалл | 67 | 8550 | 128 | 4000 | 1270 | 145 | 100 | - | 2,0 |
| 12212740591 | ДПП 22-70-127.22.51 РСм арт.332 | матированный кристалл | 67 | 8550 | 128 | 4000 | 1270 | 145 | 100 | - | 2,0 |
| 12212740592 | ДПП 22-70-117.22.51 РСм арт.332001 | матированный кристалл | 67 | 8550 | 128 | 4000 | 1270 | 145 | 100 | - | 2,0 |
| 12212740593 | ДПП 22-70-127.22.51 РСм арт.332001 | матированный кристалл | 67 | 8550 | 128 | 4000 | 1270 | 145 | 100 | - | 2,0 |
| 12212740594 | ДПП 22-70-117.22.51 РСм А арт.332010 | матированный кристалл | 67 | 8550 | 128 | 4000 | 1270 | 145 | 100 | - | 2,3 |
| 12212740595 | ДПП 22-70-127.22.51 РСм А арт.332010 | матированный кристалл | 67 | 8550 | 128 | 4000 | 1270 | 145 | 100 | - | 2,3 |
| 12212740596 | ДПП 22-70-117.22.51 РСм А арт.332020 | матированный кристалл | 67 | 8550 | 128 | 4000 | 1270 | 145 | 100 | - | 2,6 |
| 12212640597 | ДПП 22-70-127.22.51 РСм А арт.332020 | кристалл | 67 | 8550 | 128 | - | 1270 | 145 | 100 | - | 2,6 |
| 22212600500 | ДПП 22- 10-137.22.11 РСм арт.20 | кристалл | - | 662 | 95 | 100 | - | 1,0 | |||
| 22212600501 | ДПП 22- 10-147.22.11 РСм арт.20 | кристалл | - | 662 | 95 | 100 | - | 1,0 | |||
| 22212600540 | ДПП 22- 20-137.22.41 РСм арт.20 | кристалл | - | 662 | 145 | 100 | - | 1,0 | |||
| 22212600541 | ДПП 22- 20-147.22.41 РСм арт.20 | кристалл | - | 662 | 145 | 100 | - | 1,0 | |||
| 22212600512 | ДПП 22- 18-137.22.21 РСм арт.20 | кристалл | - | 1270 | 95 | 100 | - | 1,9 | |||
| 22212600513 | ДПП 22- 18-147.22.21 РСм арт.20 | кристалл | - | 1270 | 95 | 100 | - | 1,9 | |||
| 22212600582 | ДПП 22- 36-137.22.51 РСм арт.20 | кристалл | - | 1270 | 145 | 100 | - | 2,6 | |||
| 22212600583 | ДПП 22- 36-147.22.51 РСм арт.20 | кристалл | - | 1270 | 145 | 100 | - | 2,6 | |||
| 22212600556 | ДПП 22- 27-137.22.31 PCм арт.20 | кристалл | - | 1540 | 95 | 100 | - | 2,2 | |||
| 22212600557 | ДПП 22- 27-147.22.31 PCм арт.20 | кристалл | - | 1540 | 95 | 100 | - | 2,2 | |||
| 22212600598 | ДПП 22- 54-137.22.61 PCм арт.20 | кристалл | - | 1540 | 145 | 100 | - | 3,4 | |||
| 22212600599 | ДПП 22- 54-147.22.61 PCм арт.20 | кристалл | - | 1540 | 145 | 100 | - | 3,4 | |||
| 12212740500 | ДПП 22-10-117.22.11 РСм арт.332 | матированный кристалл | 11 | 1100 | 100 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740501 | ДПП 22-10-127.22.11 РСм арт.332 | матированный кристалл | 11 | 1100 | 100 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740502 | ДПП 22-10-117.22.11 РСм арт.332001 | матированный кристалл | 11 | 1100 | 100 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740503 | ДПП 22-10-127.22.11 РСм арт.332001 | матированный кристалл | 11 | 1100 | 100 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740506 | ДПП 22-20-117.22.11 РСм арт.332 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740507 | ДПП 22-20-127.22.11 РСм арт.332 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740508 | ДПП 22-20-117.22.11 РСм арт.332001 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740509 | ДПП 22-20-127.22.11 РСм арт.332001 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740510 | ДПП 22-20-117.22.11 DALI РСм арт.432 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740511 | ДПП 22-20-127.22.11 DALI РСм арт.432 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 95 | 100 | - | 1,1 |
| 12212740512 | ДПП 22-24-117.22.21 РСм арт.332 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740513 | ДПП 22-24-127.22.21 РСм арт.332 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740514 | ДПП 22-24-117.22.21 РСм арт.332001 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740515 | ДПП 22-24-127.22.21 РСм арт.332001 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740516 | ДПП 22-24-117.22.21 РСм А арт.332010 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 2,2 |
| 12212740517 | ДПП 22-24-127.22.21 РСм А арт.332010 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 2,2 |
| 12212740518 | ДПП 22-24-117.22.21 РСм А арт.332020 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 2,5 |
| 12212740519 | ДПП 22-24-127.22.21 РСм А арт.332020 | матированный кристалл | 22 | 2900 | 132 | 4000 | 1270 | 95 | 100 | - | 2,5 |
| 12212740520 | ДПП 22-36-117.22.21 РСм арт.332 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740521 | ДПП 22-36-127.22.21 РСм арт.332 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740522 | ДПП 22-36-117.22.21 РСм арт.332001 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740523 | ДПП 22-36-127.22.21 РСм арт.332001 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740524 | ДПП 22-36-117.22.21 DALI РСм арт.432 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 1,9 |
| 12212740525 | ДПП 22-36-127.22.21 DALI РСм арт.432 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 1,9 |
| 12212740526 | ДПП 22-36-117.22.21 РСм А арт.332010 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 2,1 |
| 12212740527 | ДПП 22-36-127.22.21 РСм А арт.332010 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 2,1 |
| 12212740528 | ДПП 22-36-117.22.21 РСм А арт.332020 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 2,4 |
| 12212740529 | ДПП 22-36-127.22.21 РСм А арт.332020 | матированный кристалл | 37 | 4600 | 124 | 4000 | 1270 | 95 | 100 | - | 2,4 |
| 12212740530 | ДПП 22-40-117.22.21 РСм арт.332 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740531 | ДПП 22-40-127.22.21 РСм арт.332 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740532 | ДПП 22-40-117.22.21 РСм арт.332001 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740533 | ДПП 22-40-127.22.21 РСм арт.332001 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 1,8 |
| 12212740534 | ДПП 22-40-117.22.21 DALI РСм арт.432 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 1,9 |
| 12212740535 | ДПП 22-40-127.22.21 DALI РСм арт.432 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 1,9 |
| 12212740536 | ДПП 22-40-117.22.21 РСм А арт.332010 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 2,1 |
| 12212740537 | ДПП 22-40-127.22.21 РСм А арт.332010 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 2,1 |
| 12212740538 | ДПП 22-40-117.22.21 РСм А арт.332020 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 2,4 |
| 12212740539 | ДПП 22-40-127.22.21 РСм А арт.332020 | матированный кристалл | 43 | 5850 | 136 | 4000 | 1270 | 95 | 100 | - | 2,4 |
| 12212740540 | ДПП 22-20-117.22.41 РСм арт.332 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740541 | ДПП 22-20-127.22.41 РСм арт.332 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740542 | ДПП 22-20-117.22.41 РСм арт.332001 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740543 | ДПП 22-20-127.22.41 РСм арт.332001 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740544 | ДПП 22-20-117.22.41 РСм А арт.332010 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 1,8 |
| 12212740545 | ДПП 22-20-127.22.41 РСм А арт.332010 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 1,8 |
| 12212740546 | ДПП 22-20-117.22.41 РСм А арт.332020 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 2,1 |
| 12212740547 | ДПП 22-20-127.22.41 РСм А арт.332020 | матированный кристалл | 19 | 2250 | 118 | 4000 | 662 | 145 | 100 | - | 2,1 |
| 12212740548 | ДПП 22-24-117.22.41 РСм арт.332 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740549 | ДПП 22-24-127.22.41 РСм арт.332 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740550 | ДПП 22-24-117.22.41 РСм арт.332001 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740551 | ДПП 22-24-127.22.41 РСм арт.332001 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 1,5 |
| 12212740552 | ДПП 22-24-117.22.41 РСм А арт.332010 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 1,8 |
| 12212740553 | ДПП 22-24-127.22.41 РСм А арт.332010 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 1,8 |
| 12212740554 | ДПП 22-24-117.22.41 РСм А арт.332020 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 2,1 |
| 12212740555 | ДПП 22-24-127.22.41 РСм А арт.332020 | матированный кристалл | 22 | 2900 | 132 | 4000 | 662 | 145 | 100 | - | 2,1 |
| 12212740556 | ДПП 22-35-117.22.31 РСм арт.332 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,1 |
| 12212740557 | ДПП 22-35-127.22.31 РСм арт.332 | матированный кристалл | 33 | 4300 | 130 | 4000 | 1540 | 95 | 100 | - | 2,1 |
ПРИМЕР РЕАЛИЗАЦИИ
ПРИМЕР РЕАЛИЗАЦИИ
