Освещение cкладов и логистических центров

КЛАССИФИКАЦИЯ СКЛАДОВ И ТРЕБОВАНИЯ К ОСВЕЩЕННОСТИ ПОМЕЩЕНИЙ.

Требования к освещенности в складских помещениях зависят не только от категории склада, но и от специфики хранимых товаров, а также от операций, проводимых на складе. Правильная организация освещения способствует повышению производительности труда, снижению рисков несчастных случаев и улучшению общего комфорта работников.
При проектировании освещения в складах необходимо учитывать такие факторы, как:

Тип деятельности: для складов, где проводятся высокоточные операции (например, комплектовка заказов), требуется более высокая освещенность.

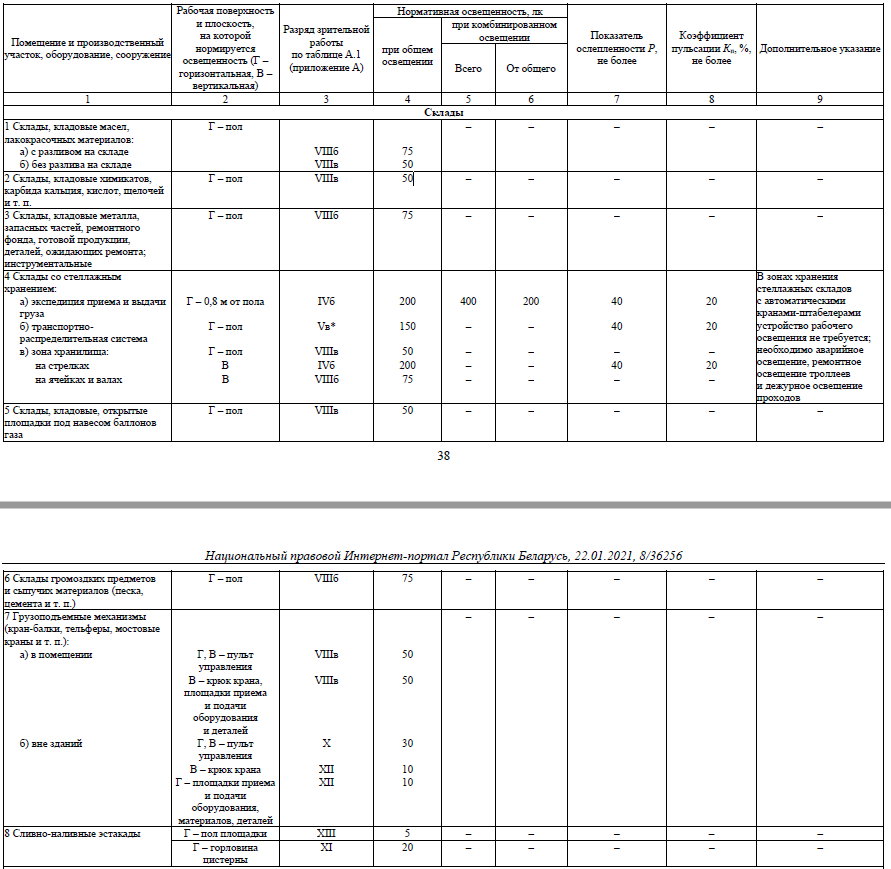

Целевые регламентируемые показатели отражены в нормативных документах.
К примеру одни из них это:
- для РБ СН 2.04.03-2020
- для РФ СП 52.13330.2016
Цветовая температура: предпочтительно использовать освещение с дневным спектром, что позволяет лучше различать цвета и детали.
Энергоэффективность: использование современных LED-систем обеспечивает значительную экономию электроэнергии и снижение затрат на обслуживание.

Таким образом, классификация складов и соответствующие нормы освещенности играют ключевую роль в эффективной организации складской деятельности.

Серии светильников, которые используются для освещения складов:

Серия ДПП 66 «TITAN LIGHT»

Применяются 4 основных типа кривых силы света:

- данная серия светильников может применяться в пожароопасных зонах, корпус и рассеиватель изготовлены из негорючих материалов (металл и силикатное стекло);
- также в этом светильнике применен ряд технических решений, позволяющих существенно снизить слепящий эффект:
- в светильнике используются маломощные светодиоды,
- матированное стекло,
- отражатель, светильников, которые используются в межстеллажных проходах, сконструирован таким образом, что виден только отраженный свет от светодиодов.
- эти конструктивные особенности позволяют существенно снизить ослепленность работников склада, минимизировать засветку камер погрузчиков.

Серия ДПП 22 «STANDARD C»

Подходит для небольшой высоты установки, мезонина.
- светильник имеет ударопрочный корпус;
- опаловый рассеиватель светильника снижает ослепление;
- позволяет равномерно осветить межстеллажные проход.

Серии ДДУ / ДКУ 73 STREET C

Эти серии мы используем для наружного освещения территории склада и площадок открытого хранения.
Серия ДДУ - это крепление на поворотном кронштейне;
Серия ДКУ - это консольное крепление на трубу;
Основные типы используемых кривых:
- широкая
- глубокая Г60;
- концентрированная К25.

В зависимости от зоны склада принципы их освещения и подбора светильников будут отличаться, рассмотрим их подробнее на примере современных складов типа «А».

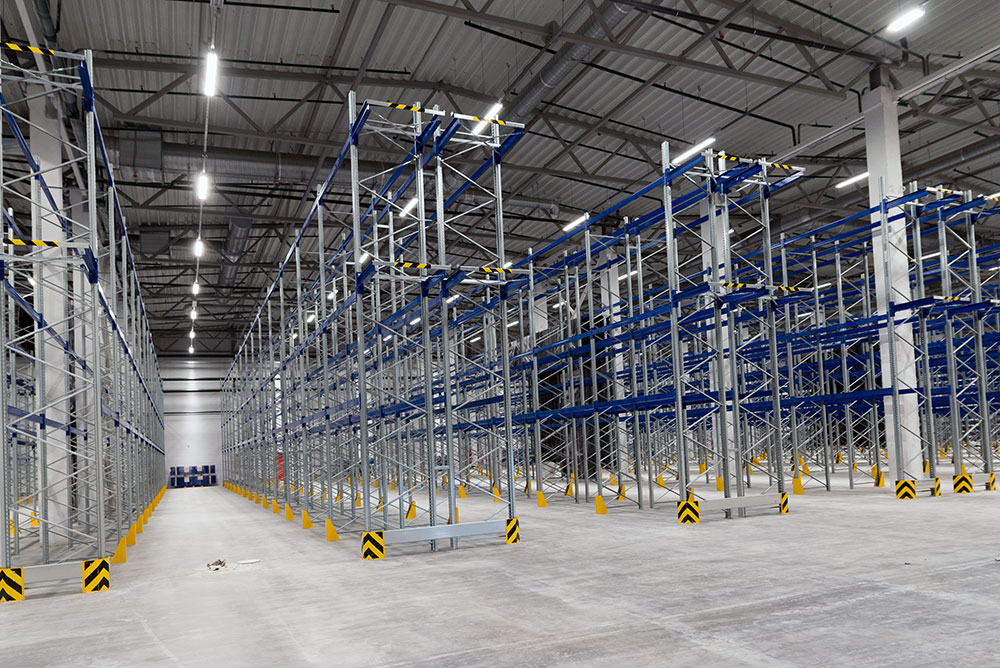

Высотная часть склада.
Межстеллажное пространство.

В данной части склада размещаются высотные стеллажи, светильники устанавливаются выше стеллажей, на одном уровне, обычно высота установки 10 - 14 м.
Применяется серия светильников ДПП 66 «TITAN LIGHT». Типы используемых кривых К25 и К18 в зависимости от высоты и места установки светильника.
Светильники размещаются вдоль проходов по центру. Это важно потому, что они имеют, так называеваемое, овальное светораспределение.
То есть, если мы рассматриваем кривую К18, светорспределение в поперечной плоскости светильника концентрированное 18 градусов, в продольной плоскости кривая будет косинусная 120 градусов.
Это позволяет равномерно осветить проход и выполнить засветку стеллажей при довольно большом шаге установки светильников.
В среднем шаг светильников примерно равен высоте их установки.
Линейное светораспределение имеет преимущество, по сравнению с круглосимметричным, которое широко используется на линзовой оптике, в равномерности освещения и тем, что можно использовать меньше светильников и больший шаг установки.

Высотная часть склада.
Зона погрузки/разгрузки и свободная зона без стеллажей.

Важно, что межстеллажные проходы и открытые зоны без стеллажей освещаются светильниками с разными кривыми.
В зоне без стеллажей используется кривая Г60.
Светильники размещаются равномерно вдоль длинной стороны рассматриваемой зоны.

Зона со средней высотой установки светильников (под и над антресолью)

Это зоны, где происходит разделение склада, как правило, на 2 уровня, на первом уровне может размещаться зона экспедиции приема и выдачи груза, на втором уровне места хранения.
Так как здесь высота установки светильников будет ниже, чем в рассматриваемой выше зоне склада, то используется светильник ДПП 66 «TITAN LIGHT» с КСС Г60, Д120.

Складской мезонин.

Применяются светильники ДПП 22 «STANDARD C». Высота установки светильников 2-3 м. Для такой высоты установки оптимально использовать светильник с опаловым рассеивателем.
Ввиду того, что стеллажи мезонинов обычно заполняются мелкоштучным товаром, то при расчёте подборе светильников следуем обратить особое внимание на равномерность освещения

Аварийное освещение

Рассчитывается эвакуационное, антипаническое освещение.
В аварийном используются часть светильников из общего освещения.
Аварийное освещение может быть организовано от общего централизованного источника или на светильниках с встроенными блоками аварийного питания (так называемыми БАП).
Если на складе присутствуют помещения с отрицательной температурой (морозильные камеры например), светильники с БАП в них не используются, аварийное освещение может быть организовано только от источника питания, который находится за пределами помещения с низкой температурой.
Особенностью аварийного освещения на светильниках с БАП, для большой высоты, будет то, что рационально использовать БАП большей мощности.
Используется БАП мощностью 14 Вт его обозначение в нашей наменклатуре А14, световой поток светильника в аварийном режиме составляет около 2000 лм (для сравнения обычный БАП это около 400 лм).
Использование более мощного блока аварийного питания, позволяет сократить количество аварийных светильников, без ухудшения равномерности аварийного освещения.

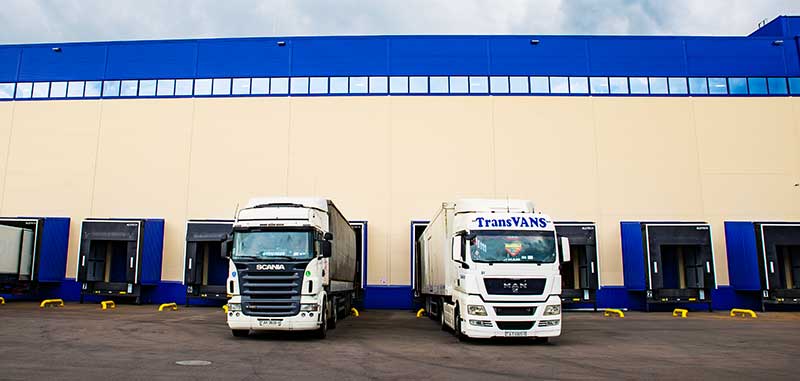

Наружное освещение территории склада.

Применяются светильники ДДУ / ДКУ 73 STREET C
Светильники размещаются на верхней части фасада основного здании склада. Можно применять стандартный шаг размещения светильников на стороне зоны доков 12 м, на других сторонах здания 24 м.
В случае невозможности обеспечить освещение всей территории с основного здания склада, светильники могут располагаться на вспомогательных зданиях или опорах.
При размещении светильников на фасаде здания применяются типы кривых широкие - (Ш).
Светильники ДКУ 73 с широкой кривой применяются на опорах с консольным , креплением на трубу.
На высоких, мачтах, на которых возможна установка целой группы прожекторов применяются ДДУ 73 типы кривых - Ш, К25, Г60.
